Jaki jest właściwy współczynnik wypełnienia MBBR? Wskazówki dotyczące optymalizacji w zastosowaniach komunalnych i przemysłowych

Praktyczny przewodnik po współczynnikach napełnienia mediami MBBR: definicje, granica fluidyzacji poniżej pułapu 67%, zalecane zakresy dla zakładów komunalnych i przemysłowych oraz wskazówki dotyczące regulacji obejmujące typ zbiornika, napowietrzanie i regionalną jakość wody.

Wstęp

Współczynnik wypełnienia (zapisywany również jako stopień wypełnienia lub procent wypełnienia) jest jednym z najczęściej zadawanych parametrów w projektowaniu MBBR:

ustawić go na zbyt niskim poziomie, a wydajność oczyszczania może spaść; ustawić go zbyt wysoko, co może spowodować zaburzenie fluidyzacji.

W praktyce inżynierskiej stopień wypełnienia mediami MBBR jest ogólnie kontrolowany25%–67%(w zależności od rodzaju mediów i konfiguracji zbiornika), z zauważalnie różnymi zalecanymi zakresami do zastosowań komunalnych i przemysłowych.

Jaki jest współczynnik wypełnienia i dlaczego 67% jest często traktowane jako sufit

Stopień napełnienia to procent efektywnej objętości reaktora zajmowanej przez osiadłą objętość medium. Określa zarówno całkowitą ilość podłoża dostępnego do wzrostu biofilmu, jak i to, czy podłoże może swobodnie opadać pod wpływem sił hydraulicznych i napowietrzania.

W rzeczywistych projektach stopień napełnienia mierzony jest na podstawie objętości osiadłego medium: próbkę mediów ładuje się do cylindra miarowego lub kalibrowanego pojemnika, delikatnie uderza do momentu ustabilizowania się objętości, a następnie porównuje się ją z objętością zbiornika. Różnice wymiarowe pomiędzy partiami mogą mieć wpływ na pomiar, dlatego też, jeśli to możliwe, projekt, pobieranie i dozowanie należy obliczać w oparciu o tę samą specyfikację partii.

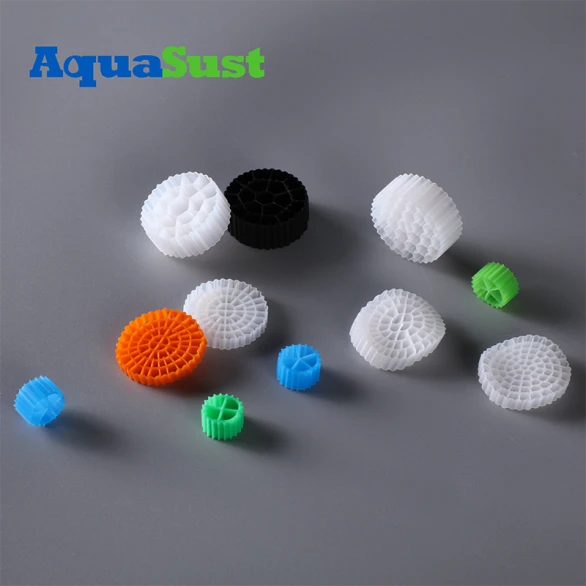

Fluidyzacja wymaga wystarczającej ilości wolnej przestrzeni. W przypadku mediów cylindrycznych typu K-(K1/K3/K5) doświadczenie inżynieryjne pokazuje, że gdy stopień napełnienia przekracza około 67%, warstwa mediów osiąga gęste upakowanie: woda i pęcherzyki powietrza mają trudności z penetracją, a w pobliżu dna zbiornika zwykle tworzą się strefy stagnacji. Z tego powodu67% jest powszechnie traktowane jako praktyczny pułap inżynieryjny dla mediów zawieszonych (wartość typowa). Sufit różni się nieco w zależności od struktury mediów; porowaty nośnik typu gąbkowego-odkształca się łatwiej i w niektórych scenariuszach może osiągać wyższe współczynniki, ale należy to dokładnie sprawdzić.

Skutki zbyt niskiego lub zbyt wysokiego stopnia napełnienia

2.1 Zbyt niski stopień napełnienia

Efektywna powierzchnia biofilmu w zbiorniku jest niewystarczająca, zmniejsza się szybkość ładowania objętościowego, a wskaźniki ścieków stają się trudne do osiągnięcia;

Przy niskich stężeniach pożywki fluidyzacja staje się zbyt intensywna, biofilm jest łatwiejszy do usunięcia, a okres tworzenia się biofilmu ulega wydłużeniu;

Inwestycja w pojemność zbiornika nie jest w pełni wykorzystana. - projekty modernizacyjne powodują wydatki bez faktycznego zwiększania pojemności;

Nowe-projekty mogą wymagać powiększenia zbiorników, aby zrekompensować wydajność oczyszczania, co podniesie-koszty budownictwa cywilnego i powierzchni.

2.2 Zbyt wysoki stopień napełnienia

Fluidyzacja mediów jest ograniczona, wewnątrz zbiornika tworzą się martwe strefy, następuje pogorszenie przenoszenia masy i pojawia się miejscowy niedobór tlenu;

Rośnie zużycie energii napowietrzania: do utrzymania fluidyzacji potrzeba więcej powietrza, co zwiększa jednostkowy koszt oczyszczania;

Nasilają się kolizje i ścieranie pomiędzy mediami, powodując większe obciążenie ekranów retencyjnych, podczas gdy żywotność ulega skróceniu i wzrasta ciśnienie konserwacyjne.

Powszechnym błędnym przekonaniem w rzeczywistych projektach jest to, że „wyższy stopień napełnienia zawsze oznacza większą wydajność oczyszczania”. Kiedy stosunek zbliża się do pułapu fluidyzacji, dodanie większej ilości mediów nie poprawia szybkości usuwania, a w rzeczywistości może pogorszyć jakość ścieków.

2.3 Jak ocenić na miejscu, czy stopień napełnienia jest odpowiedni

Podczas pracy pomocne są trzy szybkie kontrole: po pierwsze, wizualnie sprawdź stan fluidyzacji - media powinny równomiernie opadać po powierzchni zbiornika, bez widocznych stref upakowania; po drugie, monitoruj dystrybucję rozpuszczonego tlenu - duże odchylenia DO w zbiorniku wskazują na słabe mieszanie, co może wskazywać na przepełnienie zbiornika; po trzecie, śledź wskaźniki ścieków i grubość biofilmu - jeśli biofilm jest stale cienki lub często się złuszcza, może być konieczne dostosowanie stopnia napełnienia lub szybkości napowietrzania. Są to kontrole-doświadczenia operacyjnego; ostateczna ocena zawsze opiera się na danych-z badań jakości wody.

Zalecane współczynniki wypełnienia dla scenariuszy miejskich i przemysłowych

Zalecany zakres dla każdego scenariusza zależy od stężenia dopływu, docelowej normy ścieków, typu zbiornika i metody napowietrzania. Poniższe zakresy to typowe wartości inżynieryjne; każdy konkretny projekt powinien być potwierdzony obliczeniami projektowymi.

Należy pamiętać, że zalecane zakresy stanowią jedynie punkt wyjścia. Ostateczną wartość należy sprawdzić w odniesieniu do projektowego objętościowego współczynnika obciążenia (typowo miejskie 0,3–0,8 kg ChZT/(m3·d)) i docelowej normy ścieków: w przypadku dużego obciążenia i rygorystycznych norm należy przyjąć górną granicę zakresu; w przypadku priorytetów związanych z niskim obciążeniem i-oszczędnością energii należy przyjąć dolną granicę.

Korekty według typu zbiornika, napowietrzenia i regionalnej jakości wody

Typ zbiornika:

• w zbiornikach-z przepływem tłokowym powstają duże gradienty stężeń wzdłuż ścieżki przepływu, więc ich stopień napełnienia jest często niższy niż w przypadku zbiorników całkowicie wymieszanych;
• zbiorniki wielo-kanałowe mogą stosować różne współczynniki napełniania w różnych kanałach.
• Kontrola obciążenia: po wybraniu współczynnika napełnienia sprawdź zarówno obciążenie objętościowe, jak i obciążenie-powierzchniowe, aby potwierdzić, że objętość zbiornika i powierzchnia nośnika spełniają założenia projektowe, - unikaj spełniania jednego wskaźnika przy jednoczesnym przekraczaniu drugiego.

Metoda napowietrzania:

• W projektach europejskich powszechnie stosuje się napowietrzanie za pomocą dmuchawy z drobno-dyfuzorami pęcherzykowymi, które mogą obsługiwać wyższe współczynniki wypełnienia (40%–55%);
• aeratory powierzchniowe lub napowietrzanie strumieniowe zapewniają ograniczoną intensywność mieszania, dlatego zalecana jest dolna granica zakresu.

Regionalna jakość wody:

• w Azji Południowo-Wschodniej ciepły dopływ-o dużym zmętnieniu może łatwo pokryć medium zawieszonymi ciałami stałymi; Sugeruje się 25–40% wraz ze wzmocnioną obróbką wstępną.
• W zimnych regionach północnych aktywność biologiczna maleje, dlatego często stosuje się wyższe współczynniki wypełnienia, aby zrekompensować powierzchnię, w połączeniu z projektem skorygowanym-temperaturowo.
• W UE, gdzie stężenia ścieków dopływających są niskie, stopień napełnienia można umiarkowanie zmniejszyć, aby zaoszczędzić energię, pod warunkiem że nadal spełnione są normy dotyczące ścieków.

Zgodność i dostawa:

• w przypadku mediów eksportowanych należy dostarczyć dokumentację związaną z CE/REACH (UE) lub EPA-dla rynku docelowego;
• w przypadku projektów w Chinach obowiązują standardy GB i obowiązujące przepisy projektowe, a stopień napełnienia jest finalizowany poprzez weryfikację projektu.

W projektach modernizacji należy również ocenić nadwyżkę wydajności istniejącego systemu napowietrzania, aby uniknąć niewystarczającego napowietrzenia po zwiększeniu stopnia napełnienia.

Często zadawane pytania (FAQ)

P1: Czy wyższy stopień napełnienia zawsze oznacza większą wydajność oczyszczania?

O: Nie koniecznie. W zakresie, w którym fluidyzacja pozostaje normalna (np. 25–50%), zwiększenie stopnia wypełnienia zwiększa efektywną powierzchnię biofilmu i odpowiednio wzrasta pojemność; ale w pobliżu 60–67% fluidyzacja zostaje ograniczona, zwiększają się martwe strefy, wzrost wydajności spowalnia lub odwraca się, a zużycie energii napowietrzania zauważalnie wzrasta.

P2: Dlaczego tak wiele projektów ogranicza współczynnik wypełnienia do 67%?

Odpowiedź: Jest to praktyczna zasada inżynieryjna (typowa wartość) wywodząca się z mechanizmu fluidyzacji zawieszonych ośrodków cylindrycznych. Powyżej tego stosunku kanały wodne i powietrzne pomiędzy mediami są ściskane, co utrudnia utrzymanie jednolitej fluidyzacji. Jeśli projekt naprawdę wymaga większej gęstości mediów, należy ponownie{{2} ocenić konfigurację zbiornika lub kombinację procesów, a nie po prostu dodawać więcej mediów.

P3: W jaki sposób projekt modernizacji powinien określać stopień wypełnienia?

Odp.: Projekty modernizacyjne są ograniczone zarówno pojemnością istniejącego zbiornika, jak i wydajnością systemu napowietrzania. Najpierw sprawdź, czy bieżące źródło napowietrzania jest w stanie utrzymać fluidyzację i transfer tlenu przy docelowym stopniu napełnienia, a następnie przeprowadź próbne obliczenia w zalecanym zakresie; w razie potrzeby sprawdź stopień przyłączania i usuwania biofilmu w teście pilotażowym przed skalowaniem do wartości inżynieryjnej.

Wniosek

Nie ma jednego-rozmiaru-pasującego-każdego współczynnika wypełnienia. Rozsądna wartość równa się wymaganiom scenariusza dotyczącym obciążenia, ograniczeniom wydajności zbiornika/napowietrzania oraz regionalnym poprawkom-jakości wody. Projekty komunalne zwykle działają na poziomie 25–50%, podczas gdy-scenariusze przemysłowe o dużym obciążeniu mogą osiągnąć 60%–67% - głównym kryterium jest to, czy media są w stanie utrzymać normalną płynność.

Aby uzyskać zalecenia dotyczące-proporcji napełniania w zależności od jakości wody i warunków w zbiorniku, skontaktuj się zAquaSustzespół techniczny w celu uzyskania dostosowanej oferty.
